以下是一份針對，鋁合金門窗安裝受力結構的系統解析文檔，涵蓋受力原理、關鍵節點分析、設計規范及優化建議參考：
一、結構受力基本原理
1. 荷載類型與傳遞路徑
①外部荷載：
風荷載（主導荷載）：通過玻璃→窗框→連接件→建筑結構逐級傳遞。 地震荷載：水平慣性力作用于門窗框與墻體連接節點。
②內部荷載：
自重：垂直荷載由窗框底部支撐結構承擔。 溫度變形：鋁合金型材與墻體間的伸縮差產生剪切應力。
2. 力學模型簡化
①框體簡化：視為四周簡支的矩形框架，中梃為內部支撐梁。
②玻璃簡化：按四邊支承板計算撓度與應力（需考慮厚度與面積比）。
二、關鍵受力節點分析
1. 窗框與墻體連接
①受力特點：
風壓作用：連接件承受拉拔力（向上）與剪切力（水平）。 地震作用：節點需抵抗水平往復位移。
②設計要求：
固定點間距：≤600mm（GB/T 8478-2020）轉角處加密至150-200mm。
③螺栓選擇：M8/M10膨脹螺栓（混凝土墻體）抗拉拔力≥1.5kN/個（參考JGJ 145）。

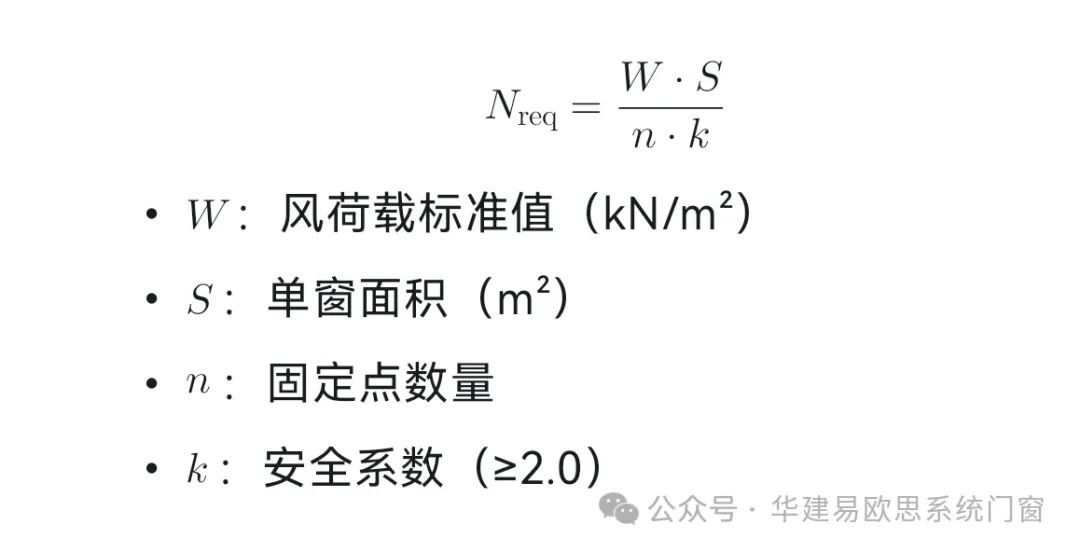

④計算公式：
2. 窗框角部連接
①受力特點：
彎矩集中：角部為抗彎薄弱區，易開裂。
剪切力：角碼承受窗框自重與風壓的復合作用。
②優化方案：
注膠角碼：采用鋁合金角碼+組角膠填充，提高抗剪強度。
加強角片：外側加裝L型不銹鋼片（厚度≥2mm）。
①受力特點：
集中荷載：中梃作為橫向支撐，需承擔玻璃自重與風壓。
撓度控制：跨中撓度≤L/180（L為跨度）。
②設計要點：
連接方式：螺釘+角碼固定，避免僅靠膠粘接。
型材加強：中梃截面的高度≥40mm（大跨度空間需要在腔體內置鋼襯）。
三、材料與截面設計
1. 型材截面參數
| 參數 | 要求 | 參考標準 |
| 主材壁厚 | ≥1.8mm外窗 | GB/T 5237.1 |
≥1.6mm內窗
| 慣矩（I）| ≥10cm?寬1.5m風| 有限元分析校核 | 壓0.5kN/m2
| 腔體數量 | ≥3腔隔熱型材 | JGJ 214-2010 |
2. 玻璃支撐設計
①墊塊布置：
每塊玻璃底部設置2個硬質PVC墊塊（距邊角100-150mm），側邊間隙≥5mm，避免熱膨脹擠壓。
②玻璃厚度選擇：
單層玻璃厚度≥6mm（面積≤2m2），中空玻璃≥5+6A+5mm。
四、安裝工藝對受力的影響
1. 洞口處理
強度要求：
空心磚墻體需預埋混凝土塊（尺寸≥200×200×100mm），洞口垂直度偏差≤3mm/m對角線差≤5mm。
2. 密封與填充
①發泡膠施工：
分層填充，單次填充深度≤100mm，固化后切割表面，壓縮率≤10%（避免收縮導致框體變形）。
②密封膠選擇：
硅酮耐候膠（位移能力≥25%）與鋁合金附著力≥0.5MPa。
五、常見失效模式與對策
| 失效現象 | 原因分析 | 解決方案 |
| 角部開裂 | 組角膠或角碼強度 | 改用注膠角碼+加強角片 |
| 五金脫落 | 螺釘抗剪或安裝孔 | 自攻螺釘+預埋尼龍?zhí)坠?|
| 玻璃自爆 | 應力集中或墊塊缺 | 磨邊玻璃+EPDM膠條緩 |
| 框體傾覆 | 固定量不足或松動 | 加密定點+化學錨栓加固 |
六、計算驗證流程
七、總結與建議
1. 設計階段：優先選用多腔體隔熱型材，通過有限元分析優化截面。
2. 施工階段：嚴格監控固定點間距、角部注膠質量及密封膠施工。
3. 驗收標準：依據《鋁合金門窗工程技術規范》（JGJ 214-2010）進行抗風壓、氣密性、水密性檢測。
（注：實際安裝要求需結合具體項目現場情況及參數進行詳細計算與試驗驗證。）
